🟨 El siguiente texto es un extracto del futuro libro, Compendio de sistemas de refrigeración: Motores de gas natural. Su publicación está prevista para finales de 2026 por Third Coast Publishing Group. Compendio de sistemas de refrigeración: Motores de gas natural ofrece una recopilación exhaustiva de datos, técnicas y mejores prácticas específicas para los sistemas de refrigeración de motores de gas natural.
Por David Vannostran
En la compresión de gas natural, la corrosión no es solo una molestia de mantenimiento, sino el enemigo silencioso de la confiabilidad del sistema. Las fallas relacionadas con la corrosión en los sistemas de enfriamiento pueden provocar sobrecalentamiento, reducción de potencia del motor o incluso daños catastróficos. Si bien muchos consideran que la corrosión es inevitable, con la química adecuada se puede controlar, e incluso prevenir.
En esta columna profundizaremos en la química de la corrosión: cómo se inicia, cómo detenerla y qué puede fallar cuando los sistemas no se protegen. Nos centraremos en la química detrás de las soluciones y analizaremos algunas consecuencias reales de la negligencia.
¿QUÉ ES REALMENTE LA CORROSIÓN?
La corrosión es una reacción electroquímica. Ocurre cuando el metal, el agua y el oxígeno interactúan, generalmente acelerada por contaminantes como cloruros, sulfatos o cambios en el pH. Cuando los electrones del metal de un motor o radiador llegan al oxígeno en presencia de agua, comienza a oxidarse. Si no se controla, corroe tuberías, soldaduras, accesorios e intercambiadores de calor desde adentro hacia afuera.

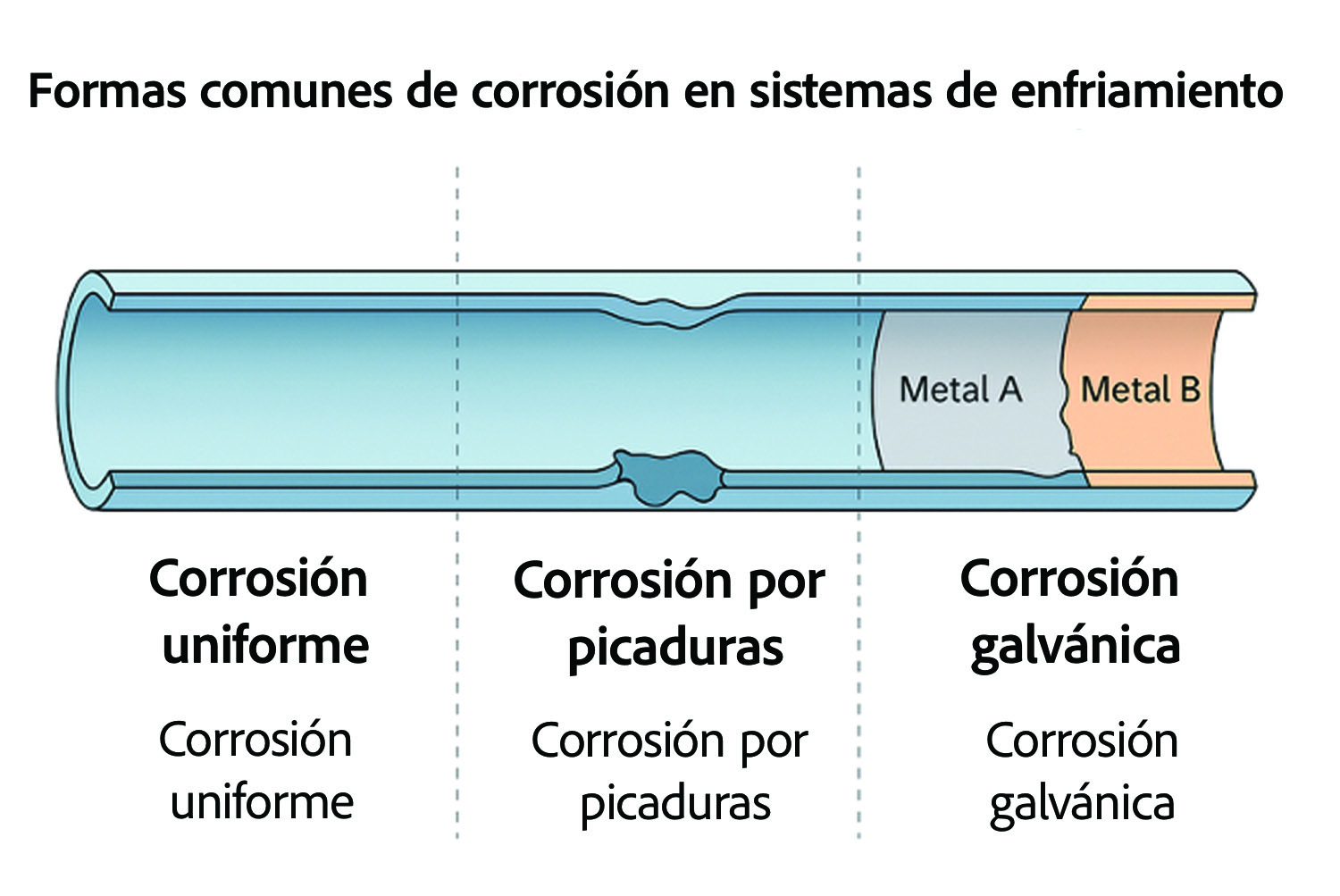

Lo que complica este proceso en un sistema de refrigeración industrial es la mezcla de metales (aluminio, cobre, acero, hierro fundido), todos con diferentes potenciales galvánicos. En lugar de una oxidación uniforme y lenta, se produce corrosión galvánica: un ataque muy localizado y agresivo donde el metal más reactivo se convierte en el ánodo y se sacrifica en beneficio del metal menos reactivo (el cátodo).
LA FUNCIÓN DE LOS INHIBIDORES: CONTROL DE LA ELECTROQUÍMICA

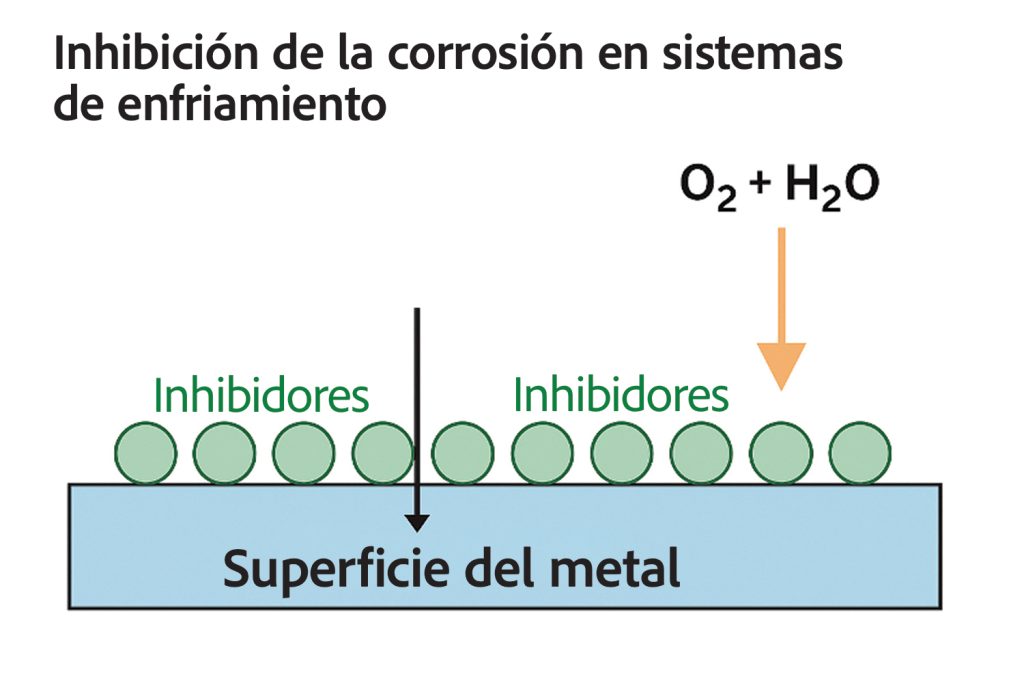

Para detener la corrosión, los sistemas de refrigeración dependen de inhibidores químicos, compuestos formulados que detienen la reacción corrosiva en sus raíces electroquímicas. Estos inhibidores flotan pasivamente en el fluido y están diseñados para adherirse a las superficies metálicas, formando una barrera que previene la oxidación y el intercambio iónico.
DOS ESTRATEGIAS PRINCIPALES: INHIBIDORES ANÓDICOS E INHIBIDORES CATÓDICOS
Inhibidores anódicos
Estos compuestos protegen pasivando los sitios anódicos. Estos sitios son las áreas de las superficies metálicas que normalmente cederían electrones en una reacción de corrosión. Los inhibidores anódicos comunes incluyen nitritos, fosfatos y silicatos. Cada uno funciona de forma ligeramente diferente:
• Los nitritos actúan rápidamente y son eficaces para proteger los metales ferrosos. Se oxidan para formar una capa de óxido estable sobre los componentes de hierro y acero, especialmente en zonas de alto flujo.
• Los fosfatos funcionan de forma similar, pero también pueden unirse con calcio o magnesio, formando incrustaciones si la dureza del agua es alta. Por eso, los sistemas tratados con fosfatos necesitan agua blanda o desionizada.
• Los silicatos crean una película vítrea que ofrece una protección de amplio espectro. Sin embargo, son sensibles a las altas temperaturas y al cizallamiento, y tienden a disolverse si el refrigerante está sobreconcentrado o sometido a estrés térmico.
Estos inhibidores son excelentes para recubrir rápidamente superficies metálicas, pero deben reponerse con el tiempo y supervisarse cuidadosamente para evitar la formación de precipitados.
Inhibidores catódicos
Estos actúan en el otro extremo de la reacción de corrosión, interfiriendo con el proceso catódico: la reducción del oxígeno a iones hidróxido. Los molibdatos, boratos y ácidos orgánicos se incluyen en esta categoría.
• Los molibdatos ayudan a reducir la disponibilidad de oxígeno al reaccionar con el oxígeno disuelto para formar óxidos de molibdeno en los sitios catódicos. Son extremadamente eficaces en sistemas multimetálicos, aunque más costosos que los nitritos.
• Los boratos actúan como reguladores de pH e inhiben el crecimiento microbiano, lo que los hace valiosos en sistemas que pueden permanecer inactivos o contaminarse.
• Los compuestos orgánicos a base de carboxilato, comunes en los refrigerantes de tecnología de ácidos orgánicos (OAT), se adhieren selectivamente a las superficies de alta temperatura. En lugar de cubrir todo el sistema como lo hacen los silicatos, protegen solo donde es necesario, generalmente donde la tensión térmica es mayor.
El uso de una combinación de inhibidores anódicos y catódicos garantiza una protección equilibrada, especialmente en sistemas de metales mixtos como los que se encuentran en la mayoría de los motores de gas natural, donde coexisten cobre, acero, aluminio y hierro fundido.
pH Y ALCALINIDAD DE RESERVA: EL EQUILIBRIO
Para controlar la corrosión hay que mantener el pH dentro de un rango estrecho, típicamente entre 8,2 y 10,5. Pero alcanzar el pH correcto no es suficiente. También se necesitan agentes amortiguadores para evitar que el pH fluctúe bruscamente durante el funcionamiento. Aquí es donde entra en juego la alcalinidad de reserva (AR).
AR se refiere a la capacidad del refrigerante para neutralizar las entradas ácidas. Se mide como el volumen de ácido necesario para reducir el pH de una muestra de refrigerante a 5,5 o menos. Piense en ello como los “amortiguadores” de su refrigerante: sin él, incluso una pequeña contaminación o la descomposición del glicol pueden llevar el pH por debajo de la zona segura, provocando una corrosión agresiva.
DOS FACTORES AFECTAN LA ESTABILIDAD DE LA AR:
• Degradación térmica del glicol: Con el tiempo, el etilenglicol o el propilenglicol se descomponen en ácidos orgánicos, en particular los ácidos fórmico y glicólico, que reducen el pH y reducen la capacidad amortiguadora.
• Intrusión de gases de combustión: Las fugas en las juntas de culata o las fugas por pequeños orificios en las camisas de los cilindros pueden permitir la entrada de óxidos de nitrógeno y óxidos de azufre en el refrigerante, formando ácido nítrico y sulfúrico al mezclarse con agua. Estos ácidos consumen rápidamente el AR.

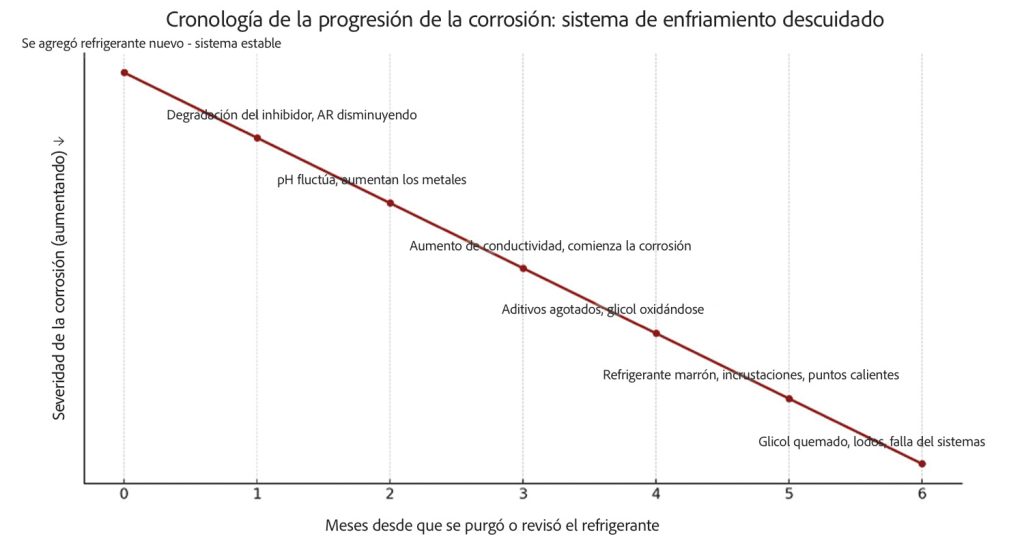

• Los refrigerantes con alto AR, especialmente aquellos con boratos o carbonatos, pueden amortiguar estos cambios y mantener la línea. Sin embargo, una vez que el AR se agota, el pH desciende rápidamente y la corrosión se acelera exponencialmente.
LA ECUACIÓN DE NERNST: COMPRENDIENDO EL POTENCIAL ELECTROQUÍMICO

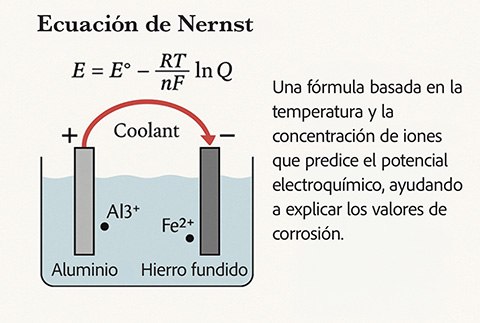

La corrosión se debe a las diferencias de potencial electroquímico entre los metales. La ecuación de Nernst calcula el potencial de electrodo de un metal en solución basándose en la concentración de iones y la temperatura.
Donde E es el potencial del electrodo; E° es el potencial estándar del electrodo; R es la constante universal de los gases; T es la temperatura en grados Kelvin; n es el número de moles de electrones transferidos; F es la constante de Faraday; Q es el cociente de reacción.
Ejemplo: En un sistema con metales diferentes, como el aluminio y el hierro fundido, la ecuación de Nernst predice cómo fluye la corriente desde la región anódica (aluminio) a la catódica (hierro fundido), iniciando la corrosión galvánica.
LA ECUACIÓN DE ARRHENIUS:
EL PAPEL DE LA TEMPERATURA EN LAS VELOCIDADES DE CORROSIÓN

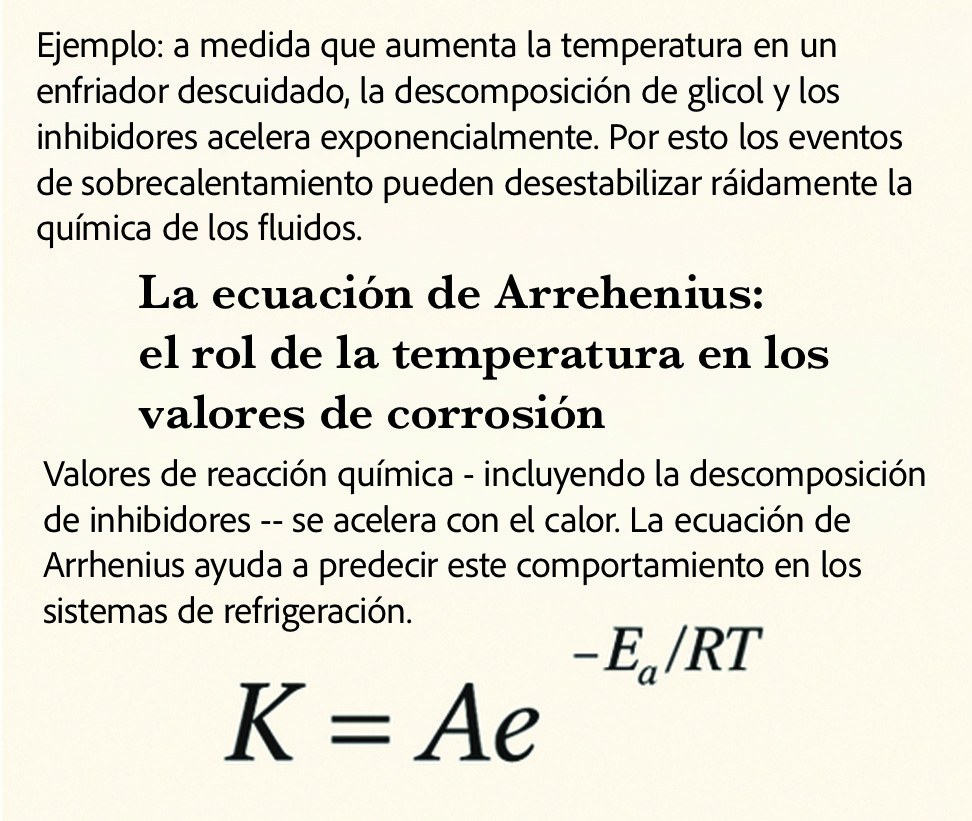

Las velocidades de reacción química, incluida la degradación de inhibidores, se aceleran con el calor. La ecuación de Arrhenius ayuda a predecir este comportamiento en los sistemas de refrigeración.
Donde k es la constante de velocidad de reacción; A es el factor de frecuencia; Ea es la energía de activación; R es la constante de los gases; T es la temperatura en Kelvin.
MIC: LA AMENAZA OCULTA EN SISTEMAS ESTACIONALES Y DE RESPALDO
Si bien la corrosión suele considerarse un problema químico o electroquímico, la biología puede desempeñar un papel discreto pero destructivo. La corrosión microbiológicamente influenciada (MIC, por sus siglas en inglés) es causada por microorganismos, en particular bacterias reductoras de sulfato, que proliferan en entornos de refrigerante estancados o de bajo flujo. Estos microbios metabolizan el sulfato y otros nutrientes, produciendo subproductos corrosivos como sulfuro de hidrógeno y ácidos orgánicos. ¿El resultado? Picaduras localizadas, acumulación de biopelícula y una rápida caída del pH.
La MIC es especialmente peligrosa en sistemas de refrigeración que permanecen inactivos durante períodos prolongados, como generadores de respaldo u operaciones estacionales. Sin un flujo regular ni tratamiento biocida, las bacterias pueden colonizar tramos muertos y zonas de bajo flujo, acelerando la corrosión en lugares vulnerables.
MEDIDAS PREVENTIVAS:
• Circule el refrigerante al menos una vez al mes en los sistemas inactivos.
• Considere el uso de biocidas formulados para entornos de circuito cerrado.
• Realice análisis del refrigerante para detectar contaminación microbiológica.
• Mantenga niveles adecuados de pH y AR: una alcalinidad baja hace que el MIC sea más agresivo.
EL COSTO DE LA CORROSIÓN:
CUATRO ESCENARIOS DE FALLA REALES
1. Obstrucción del núcleo del calentador y alarmas (Cummins QSK)
Los técnicos comenzaron a recibir alarmas intermitentes de bajo flujo del circuito auxiliar del calentador. Tras reemplazar la bomba de agua y las mangueras sin que nada cambiara, desmontaron el núcleo del calentador y lo encontraron repleto de residuos de inhibidor. La concentración excesiva y la falta de muestreo trimestral del refrigerante habían provocado la pérdida de rendimiento y la formación de depósitos. La solución requirió limpieza y capacitación del personal sobre las proporciones adecuadas de inhibidor y los protocolos de muestreo.
2. Ensuciamiento del radiador después del cambio de refrigerante (Waukesha VHP)
Los operadores cambiaron de un refrigerante de silicato tradicional a una mezcla de OAT sin realizar un lavado adecuado. La química incompatible provocó la pérdida de rendimiento del silicato, lo que provocó la formación de lodos gelatinosos que obstruyeron los conductos del radiador. La temperatura del motor aumentó constantemente durante tres semanas hasta que una falla de sobrecalentamiento redujo su potencia. Se produjo un costoso tiempo de inactividad, y se requirió una limpieza química completa con desmontaje del radiador para restaurar el rendimiento. La clave es siempre limpiar al cambiar el tipo de refrigerante.
3. Mangueras con manchas de óxido provocan diagnósticos falsos (Caterpillar G3516)
El personal de mantenimiento detectó rayas de color marrón rojizo a lo largo de las mangueras del radiador y sospechosas fugas de refrigerante. Sin embargo, las pruebas de presión revelaron que las mangueras estaban intactas. ¿El verdadero problema? El óxido se filtraba a través del caucho poroso desde el interior del circuito de refrigeración. La falta de inhibidores permitió la corrosión en el bloque del motor y las camisas. Sin un control adecuado de la corrosión, el óxido interno migró a través del sistema y manchó las superficies visibles, lo que desvió los diagnósticos y generó una pérdida de tiempo.

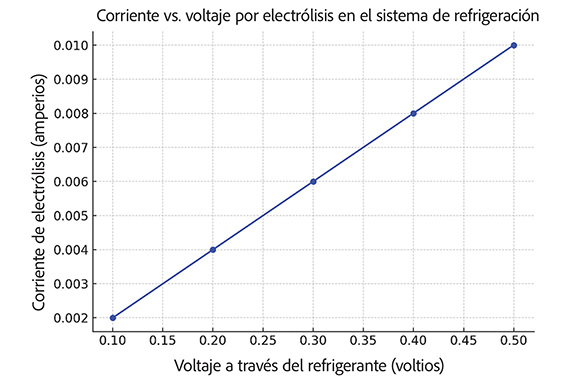

4. Electrólisis por corrientes de fugas (Cooper GMVH)

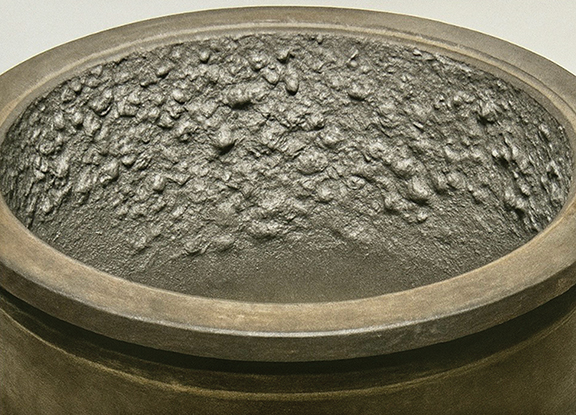

En este caso, los técnicos de campo observaron pérdida de refrigerante y un desgaste inexplicable de las camisas. Tras la inspección, se encontró corrosión por picaduras severa en las camisas de los cilindros. Los análisis de laboratorio mostraron una conductividad elevada del refrigerante causada por la contaminación. Una corriente eléctrica de fuga (también llamada parásita o vagabunda) había tomado la ruta del refrigerante a tierra, iniciando la electrólisis. En tan solo 90 días, el daño en el revestimiento requirió la reconstrucción completa del motor. Este incidente resaltó la importancia de monitorear la conductividad del refrigerante y la integridad de la conexión a tierra.
CONCLUSIÓN: PROTEGER EL SISTEMA DESDE ADENTRO HACIA AFUERA
El control de la corrosión en los sistemas de refrigeración de motores de gas natural no se trata solo de detener la oxidación, sino también de preservar el rendimiento, garantizar la fiabilidad y evitar daños catastróficos. Al comprender la ciencia que subyace a la corrosión, desde las reacciones electroquímicas hasta la química de los inhibidores y la dinámica del refrigerante, los técnicos e ingenieros pueden tomar decisiones informadas que prolongan la vida útil del equipo. El monitoreo regular, la selección correcta del fluido y un enfoque proactivo para el mantenimiento del sistema son su mejor defensa. Ya sea la ecuación de Nernst que predice el potencial de voltaje o la ecuación de Arrhenius que muestra cómo la temperatura acelera la degradación, estos principios van más allá de la teoría al servir como herramientas prácticas para diagnosticar y resolver problemas reales.
Recuerde: La corrosión puede ser invisible en un principio, pero sus consecuencias nunca lo son. Elija la química adecuada, monitoree su refrigerante y realice el mantenimiento de sus sistemas. Porque una vez que aparece la corrosión, la recuperación es costosa y, a veces, imposible.
SOBRE EL AUTOR
David Vannostran es presidente de Ultimate Chemicals.
Para contactarlo: [email protected].
GLOSARIO DE TÉRMINOS CLAVE
Inhibidor anódico: Sustancia química que previene la corrosión pasivando el ánodo, impidiendo que el metal ceda electrones.
Inhibidor catódico: Sustancia química que interfiere con la reacción de reducción en el cátodo, impidiendo la formación de iones hidróxido.
Quelación: Proceso químico en el que los aditivos se unen a los iones metálicos para prevenir la formación de incrustaciones y mantenerlos suspendidos en solución.
Conductividad: Medida de la capacidad de un refrigerante para transportar corriente eléctrica; valores altos pueden aumentar el riesgo de corrosión y electrólisis.
Análisis de refrigerante: Análisis de laboratorio de muestras de refrigerante para evaluar el equilibrio químico, la contaminación, los niveles de inhibidor y el estado general del sistema.
Corrosión: Reacción electroquímica en la que el metal se deteriora debido a su interacción con agua, oxígeno y contaminantes.
Electrólisis: Daño causado por la corriente eléctrica parásita que fluye a través del refrigerante, erosionando las superficies metálicas internamente.
Corrosión galvánica: Corrosión localizada que se produce cuando metales diferentes se conectan eléctricamente en presencia de un electrolito.
Refrigerante HOAT: Refrigerante híbrido de tecnología de ácido orgánico que combina OAT con aditivos inorgánicos para una protección más amplia.
Refrigerante IAT: Refrigerante de tecnología de aditivos inorgánicos que utiliza silicatos, fosfatos o nitritos, generalmente utilizado en sistemas más antiguos.
MIC: La corrosión microbiológica es causada por bacterias que producen subproductos corrosivos en sistemas de refrigerante estancados.
Refrigerante OAT: Refrigerante de tecnología de ácido orgánico que utiliza carboxilatos para inhibir la corrosión, diseñado para una larga vida útil y compatibilidad con el aluminio.
pH: Medida de la acidez o alcalinidad de una solución. Es fundamental para mantener la composición química del refrigerante entre 8,5 y 10,5 para el control de la corrosión.
Precipitación: Reacción química en la que los iones disueltos forman compuestos sólidos que se desprenden de la solución, pudiendo formar depósitos.
Alcalinidad de reserva (AR): La capacidad de un refrigerante para neutralizar la contaminación ácida, a menudo descrita como el “amortiguador” del pH.
Desprendimiento de silicatos: Proceso en el que los silicatos se desprenden de la solución por calor o sobreconcentración, formando lodos que dificultan la transferencia de calor.
